Araç Sistemi PCBA (Baskılı Devre Kartı Düzeneği) üzerindeki bileşenlerin doğru şekilde lehimlenmesi, otomotiv elektronik sistemlerinin güvenilirliğini ve işlevselliğini sağlamak için çok önemlidir. Araç Sistemi PCBA tedarikçisi olarak müşterilerimize yüksek kaliteli ürünler sunmada uygun lehimleme tekniklerinin önemini anlıyoruz. Bu blogda Araç Sistemi PCBA'da bileşenlerin lehimlenmesine yönelik temel adımları ve en iyi uygulamaları keşfedeceğiz.
Lehimlemenin Temellerini Anlamak
Lehimleme, iki veya daha fazla metal bileşenin, lehim olarak bilinen ve ana metallerden daha düşük bir erime noktasına sahip bir dolgu metalinin eritilmesi yoluyla birleştirilmesi işlemidir. Araç Sistemi PCBA kapsamında, dirençler, kapasitörler, entegre devreler ve konektörler gibi çeşitli elektronik bileşenleri baskılı devre kartına bağlamak için lehimleme kullanılır.
PCBA'da yaygın olarak kullanılan iki ana lehimleme türü vardır: delikli lehimleme ve yüzeye monte lehimleme. Delikli lehimleme, bileşen uçlarının PCB'deki deliklere yerleştirilmesini ve bunların karşı tarafa lehimlenmesini içerir. Yüzeye monte lehimleme ise bileşenleri deliklere gerek kalmadan doğrudan PCB'nin yüzeyine bağlar.
Lehimlemeye Hazırlık
Lehimleme işlemine başlamadan önce gerekli alet ve malzemelerin hazırlanması önemlidir. İşte hazırlık için temel adımlar:
1. Araç ve Gereçleri Toplayın
- Havya: Yapılacak işe uygun watt değerine sahip bir havya seçin. Araç Sistemi PCBA için watt değeri 30 - 60 watt arasında olan bir havya genellikle yeterlidir.
- Lehim: Doğru bileşime sahip yüksek kaliteli bir lehim seçin. Otomotiv uygulamalarında çevre düzenlemeleri nedeniyle kurşunsuz lehim sıklıkla tercih edilmektedir.
- Akı: Flux, metal yüzeylerin temizlenmesine ve lehimin ıslanmasını iyileştirmeye yardımcı olur. Kullanılan lehim ve bileşenlerin tipine uygun bir lehim pastası kullanın.
- Lehimleme Standı: Havya standı, havyanın kullanılmadığı zamanlarda güvenli bir şekilde yerinde kalmasını sağlar.
- Lehim Sökme Pompası veya Fitili: Lehimleme hataları durumunda lehim sökme pompası veya fitili kullanılarak fazla lehimin uzaklaştırılması sağlanabilir.
2. PCB'yi ve Bileşenleri temizleyin
PCB ve bileşenlerin temiz olduğundan ve kir, yağ ve oksidasyondan arınmış olduğundan emin olun. Yüzeyleri temizlemek için izopropil alkol ve tüy bırakmayan bir bez kullanın. Bu, lehimin düzgün bir şekilde yapışmasına ve iyi bir elektrik bağlantısı oluşturmasına yardımcı olacaktır.
3. Bileşenleri ve PCB'yi inceleyin
Bileşenleri herhangi bir hasar veya kusur açısından kontrol edin. Ayrıca PCB'de herhangi bir çizik, çatlak veya yanlış hizalanmış ped olup olmadığını kontrol edin. Lehimlemeden önce herhangi bir sorun çözülmelidir.
Delik Lehimleme İşlemi
Delikli lehimleme, bileşenleri bir PCB'ye bağlamanın geleneksel bir yöntemidir. Açık delik lehimleme adımları şunlardır:
1. Bileşenleri Yerleştirin
Bileşenlerin uçlarını PCB'deki deliklerden dikkatlice geçirin. Bileşenlerin PCB düzenine göre doğru yönlendirildiğinden emin olun.
2. Flux'u uygulayın
Bileşen kablolarına ve PCB üzerindeki pedlere az miktarda akı uygulayın. Akı, herhangi bir oksidasyonun giderilmesine ve lehim akışının iyileştirilmesine yardımcı olacaktır.
3. Eklemi Isıtın
Havya ucunu ısıtın ve bileşen kablosunun PCB pediyle buluştuğu bağlantı noktasına yerleştirin. Bağlantı yerini eşit şekilde ısıtmak için havyayı birkaç saniye yerinde tutun.
4. Lehim Uygulayın
Bağlantı noktası ısıtıldıktan sonra lehim telini bağlantı noktasına dokundurun. Lehim erimeli ve bileşen kurşununun ve pedin etrafından akmalıdır. Pürüzsüz ve parlak bir bağlantı oluşturmak için yeterli miktarda lehim uyguladığınızdan emin olun, ancak kısa devreye neden olabilecek çok fazla lehim kullanmaktan kaçının.
5. Havyayı ve Lehimi Çıkarın
Lehim düzgün bir şekilde aktıktan sonra, önce lehim telini, ardından havyayı çıkarın. Eklemin rahatsız edilmeden doğal olarak soğumasına izin verin.
Yüzey - Montaj Lehimleme İşlemi
Yüzeye monte lehimleme, bileşenleri bir PCB'ye bağlamanın daha modern ve etkili bir yöntemidir. Yüzeye monte lehimleme adımları şunlardır:
1. Lehim Pastasını Uygulayın
PCB üzerindeki pedlere lehim macunu uygulamak için bir şablon kullanın. Şablon, lehim pastasının doğru miktarda ve yerde uygulanmasını sağlar.
2. Bileşenleri Yerleştirin
Bileşenleri lehim pastasının üzerine yerleştirmek için bir alma ve yerleştirme makinesi veya cımbız kullanın. Bileşenlerin PCB üzerindeki pedlerle doğru şekilde hizalandığından emin olun.
3. Yeniden Akıtma Lehimleme
PCB'yi yeniden akışlı fırına yerleştirin veya PCB'yi ısıtmak için sıcak hava tabancası kullanın. Isı, lehim pastasını eriterek bileşenlerin PCB'ye lehimlenmesini sağlayacaktır. Lehim pastası ve bileşenleri için önerilen sıcaklık profilini takip edin.
4. Muayene
Yeniden akıtma işleminden sonra lehimli bağlantı noktalarını soğuk lehim bağlantıları, köprüler veya eksik bileşenler gibi kusurlar açısından inceleyin. Daha ayrıntılı bir inceleme için bir büyüteç veya bir röntgen makinesi kullanın.
Kalite Kontrol ve Test
Lehimli Araç Sistemi PCBA'nın güvenilirliğini sağlamak için kalite kontrol önlemlerinin uygulanması ve kapsamlı testlerin yapılması önemlidir. İşte bazı önemli adımlar:
1. Görsel İnceleme
Lehim köprüleri, soğuk lehim bağlantıları veya yanlış hizalanmış bileşenler gibi belirgin kusurları kontrol etmek için lehimli PCB'yi görsel olarak inceleyin.
2. Elektrik Testi
PCB'nin elektrik bağlantısını test etmek için bir multimetre veya otomatik test ekipmanı kullanın. Herhangi bir açık devre, kısa devre veya yanlış bileşen değeri olup olmadığını kontrol edin.
3. Fonksiyonel Test
Araç Sistemi PCBA'nın beklendiği gibi performans gösterdiğinden emin olmak için işlevsel testler gerçekleştirin. Bu, PCB'nin simüle edilmiş bir otomotiv ortamında test edilmesini içerebilir.
Araç Sistemi PCBA'da Lehimleme için En İyi Uygulamalar
Araç Sistemi PCBA'daki bileşenleri lehimlerken izlenecek en iyi uygulamalardan bazıları şunlardır:
1. Güvenlik Önlemlerini Uygulayın
Kendinizi ısıdan, dumandan ve erimiş lehimden korumak için koruyucu gözlük, eldiven ve lehim önlüğü kullanın. Lehim dumanlarını solumaktan kaçınmak için iyi havalandırılan bir alanda çalışın.
2. Doğru Sıcaklığı Kullanın
Havyanın veya yeniden akış fırınının doğru sıcaklığını koruyun. Çok yüksek sıcaklık bileşenlere zarar verebilir, çok düşük sıcaklık ise lehim bağlantılarının soğuk olmasına neden olabilir.
3. Çalışma Alanını Temiz Tutun
Çalışma alanını temiz ve düzenli tutun. PCB ve çalışma tezgahındaki fazla lehimi, akı veya kalıntıları temizleyin.
4. İyi Lehimleme Tekniklerini Uygulayın
Bir test PCB'si üzerinde pratik yaparak iyi lehimleme teknikleri geliştirin. Kullanılan lehim miktarına, ısıtma süresine ve lehim akış yönüne dikkat edin.
Çözüm
Araç Sistemi PCBA üzerindeki bileşenlerin doğru şekilde lehimlenmesi, ayrıntılara dikkat edilmesini ve en iyi uygulamalara bağlı kalınmasını gerektiren kritik bir süreçtir. Araç Sistemi PCBA tedarikçisi olarak, en son lehimleme tekniklerini kullanarak ve sıkı kalite kontrol önlemleri uygulayarak yüksek kaliteli ürünler sağlamaya kararlıyız.

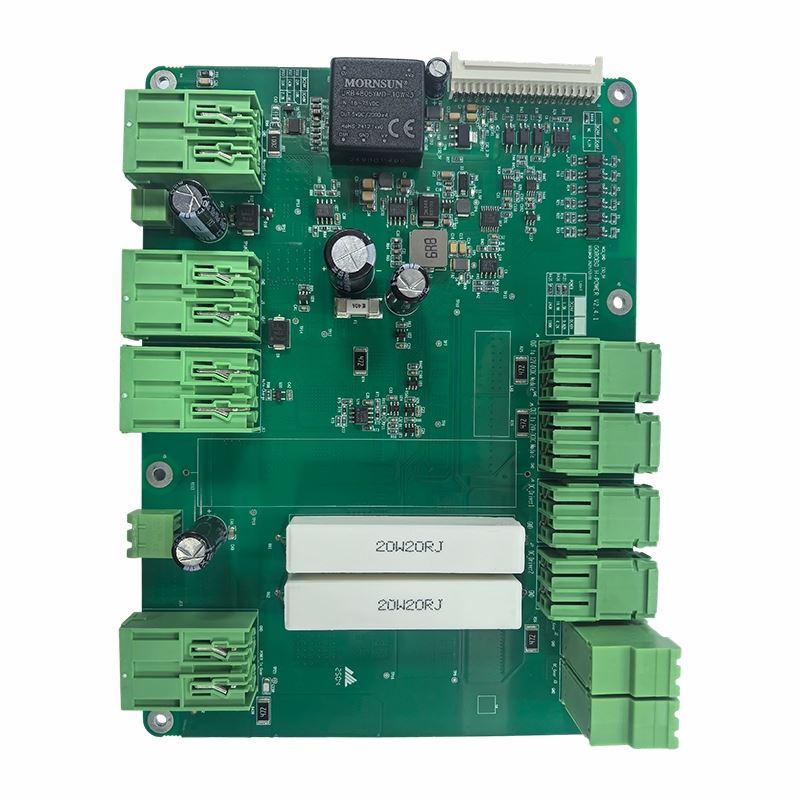

Eğer ihtiyacın varsaYüksek Güç Kontrolü PCBA,PSI Baskılı Devre Kartı Düzeneği, veyaTıbbi İzleme Ekipmanı PCBA, ihtiyaçlarınızı karşılamak için buradayız. Deneyimli ekibimiz, otomotiv elektronik sistemlerinizin güvenilirliğini ve performansını sağlamak için özelleştirilmiş çözümler sağlayabilir. Daha fazla bilgi almak ve satın alma ihtiyaçlarınızı görüşmek için bizimle iletişime geçin.
